污水處理系統在自動控制情況下的計時裝置

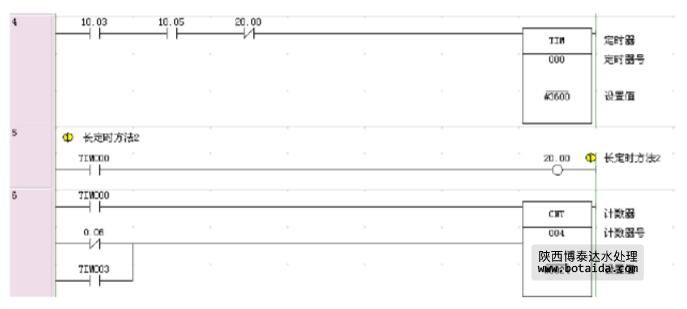

上圖是專門為自動控制形式下的計時裝置,為長定時的一種,因為TIM最多記錄可以999.9S而一般工作周期為1天所以加上CNT兩者相互配合起到長定時的作用。將這段程序設置常開1003,常開1006,常閉2000,在這一段程序后面必須要設置了一個定時器,TIM000,因為要將很多的污水進入到這個污水處理系統中來,進入到提前設置好的罐子里,所以時間要設置的要長一點,設置為一小時已經很充足了,這樣污水就能源源不斷的進入到罐子里,這樣就能實現我事先設置的要盡可能多的將來污水進行處理,這樣對應用實際是很必要的,但是要是在實驗的時候就要設置的時間短一點,那樣就不用等待那么長的時間了,實驗的結果就很容易很輕易的一目了然了,不必等待那么長的時間去看到這個污水處理系統所要達到的結果,這一段時間實現后,下面要實現的就是長定時的方法2,設置常開點TIM000,在常開點TIM000后接上線圈2000,這一小段程序雖然在整個污水處理系統中起到的作用不是十分的重要,但是整套系統如果出現了什么問題,那么就必須得需要第二套程序,來讓系統再次正常的繼續進行污水處理的過程.它的作用就是將這個過程設置好時間來進行下一步驟,這也是手動方式所必須要存在的程序,常開TIM000,這個常開TIM000就是上段的定時器,就是說上面的定時器,一旦實現好它的功能,那么這一段程序就開始運行了,在常開點TIM000后面接上線圈2000,下一段程序就要設置好定時器,實現定時的功能,常開點TIM000,常閉0006,常開TIM003,它們后面都要接定時器CNT004,設置的時間為0024,也就是24秒,至于這個時間定時的多少都是沒有太大的關系和影響,主要的目的就是要將系統更多,更好,更高效的進行污水處理,這一當關機時或者進入下一個工作周期CNT需要復位,所以在CNT復位端并聯上0006,TIM003,起到復位作用。
