陜西水處理設備恒壓供水系統的功能
1、自動切換變頻/工頻運行功能
變頻器提供三種不同的工作方式供用戶選擇：
①基本工作方式
變頻器始終固定驅動一臺泵并實時根據其輸出頻率：控制其他輔助泵啟停。即當變頻器的輸出頻率達到大頻率時啟動一臺輔助泵工頻運行、當變頻器的輸出頻率達到小頻率時則停止后啟動的輔助泵。由此控制增減工頻運行泵的臺數。
②交替方式
變頻器通常固定驅動某臺泵，并實時根據其輸出頻率，使輔助泵工頻運行。值得注意的是當前一次泵啟動的順序是泵1→泵2，當變頻器輸出停止時，下一次啟動順序變?yōu)楸?→泵1。其啟動泵的順序?qū)?huì)互換。
③直接方式
當啟動信號輸入時變頻器啟動第一臺泵當該泵達到高頻率時，變頻器將該泵切換到工頻運行 (此切換必須和軟啟動的過程一樣，才可以切換，否則將會影響設備的壽命，嚴重的會燒毀變頻器和電機)，變頻器啟動下一臺泵變頻運行，相反當泵停止條件成立時，先停止先啟動的泵。?

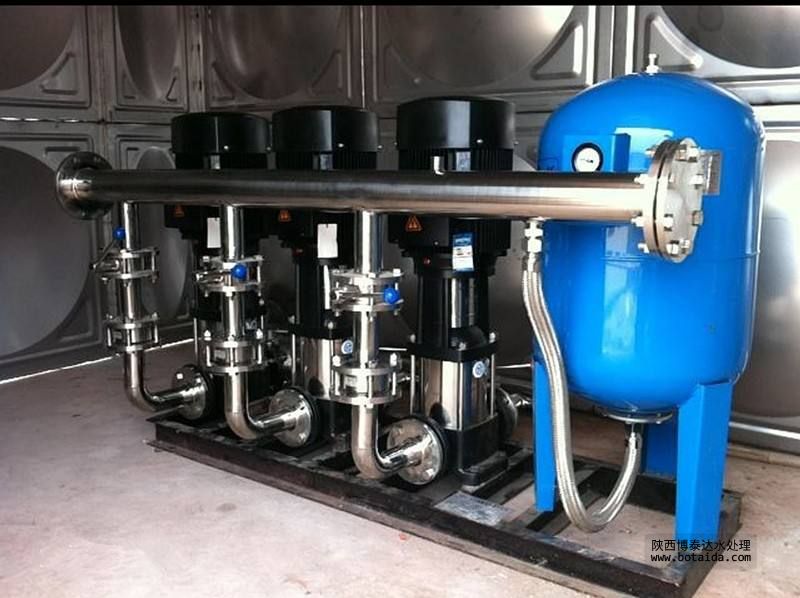

恒壓供水設備
2、PID的調節功能
由壓力傳感器反饋的水壓信號(4-20MA或-5V)直接送入PLC的A/D口(可以通過手持編程器)，設定給定壓力值，PID參數值，并通過PLC計算何以需切換泵的操作完成系統控制，系統參數在實際運行中調整，使系統控制響應趨于完整。
?

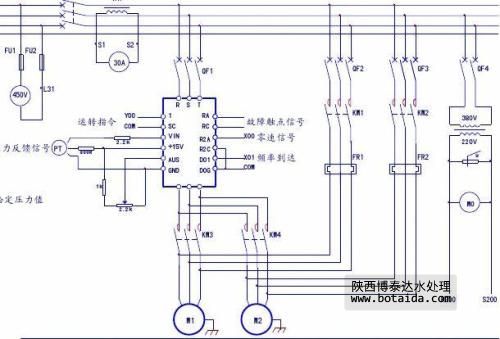

恒壓供水設備接線圖
3、“休眠”功能
系統運行時經常會遇到用戶用水量較小或不用水(如夜晚)情況，為了節能，該系統專用設置了可以使水泵暫停工作的“休眠”功能，當變頻器頻率輸出低于其下限時，變頻器停止工作，2#、3#泵不工作，水泵停止(處于休眠狀態)。當水壓繼續升高時將停止1泵，當水壓下降到一定值時將先啟動變頻器運轉2#泵或3#泵，當頻率到達一定值后將啟動1#泵調節2#或3#泵的轉速。
“休眠值”變頻器輸出的下限頻率PR507設置。
“休眠確認時間”用參數PR506設置，當變頻器的輸出頻率低于休眠值的時間如小于休眠時間td時，即td＜tn時變頻器繼續工作，當td＞tn時變頻器將進入休眠狀態。
“喚醒值”由供水壓力下限啟動，當供水壓力低于下限值時由PLC發出指令喚醒變頻器工作。
經測試“休眠值”為10HZ；“休眠確認時間”td:20s；“喚醒值”70%
4、通訊功能
該系統具有計算機的通訊功能，PLC變頻器均提供有RS232或485接口PLC可選用西門子的S7-200計算機可以與一套或多套系統進行通訊，利用計算機同時可以監測：電流、電壓、頻率、轉速、壓力等也可以控制變頻器的各類參數。
此外該系統還具有手動/自動操作，故障報警，運行狀態，電流，電壓、頻率狀態顯示缺水保護等功能。?
由此可見，變頻恒壓供水設備，既可以很好的滿足用水要求，又可以節約能源，同時還可以降低設備的運行故障，是今后推廣和大力提倡的方向。?
